电能质量综合治理解决方案

来源: 恒电电气 2020-12-24 13:25:19

 随着我国国民经济的发展, 电网中的非线性、不对称及冲击性负荷增多,将产生以下不利影响:

  1) 非线性负荷产生的无功及谐波电流大量向电力系统渗透, 长期得不到治理, 增加了系统的损耗。

  2) 快速冲击负荷 (如轧钢机、焊机、大型冲床等 ) 从电网吸收无功, 同时产生电压波动和闪变,降低电动机的有效出力,使产品成品率降低,缩短设备使用寿命。

  3) 不对称负荷加剧了电网的不平衡度。

  针对于上述情况,英博电气率先推出LSVG动态滤波补偿装置,该产品将先进的电力电子技术与传统滤波补偿方式有机的结合,具有如下功能:

  1) 谐波治理功能

    a) 2-51次宽范围滤波,滤除率≥95%

    b) 中性线消谐

  2) 无功补偿

    a) 双向无功输出

    b) 精准无功补偿

    c) 目标功率因数设置

    d) 电容器状态监测

  3) 平衡三相电流

    a) 精确调整系统三相电流

    b) 降低中性线运行电流

  4) 其他功能

    a) 节能工作模式

    b) 定时开关机

    c) 故障自恢复

    d) 超温降容功能



  1) 统一控制

      有源滤波单元直接控制传统滤波补偿单元投切,避免两者之间发生容量对冲。

  2) 组合方式多样

      针对于不同工况,有源滤波器可与共补电容器、分补电容器(L-N,L-L)及智能电容器相结合。

  3) 性价比高

      该产品充分利用传统滤波补偿产品的经济性及电力电子产品的先进性,传统滤波补偿单元针对于基础无功进行粗调同时吸收部分谐波,有源滤波单元针对于快速变化的无功需求及谐波电流进行精细补偿,同时可利用有源滤波单元无功双向调节功能,对无功倒送情况进行有效治理,弥补传统滤波补偿装置的先天不足。

  4) 自身损耗低

      相对于纯电力电子解决方案,LSVG产品将大部分容量用传统滤波补偿产品替代,因传统产品自身损耗远低于IGBT开关损耗,有源滤波容量占比小,装置整机损耗低。

  5) 可靠性高

    HDVG产品具有先进的容错运行功能,即当某一有源滤波单元或传统滤波补偿单元故障退出时,LSVG控制系统自动将故障单元屏蔽,保证其他正常单元的正常运行;同时,当有源滤波单元因暂态故障而停机时,传统滤波补偿单元仍能独立运行。



  1) 有源滤波+共补电容器

      该方案适用于工业类负载,功率因数低、谐波污染严重、三相电流基本平衡,传统滤波补偿单元对系统的基础无功进行补偿,同时吸收少量的谐波电流;有源滤波单元针对系统的谐波电流进行治理,有源滤波富余容量可对快速变化的无功功率进行线性补偿,提供系统功率因数。




治理前

治理后

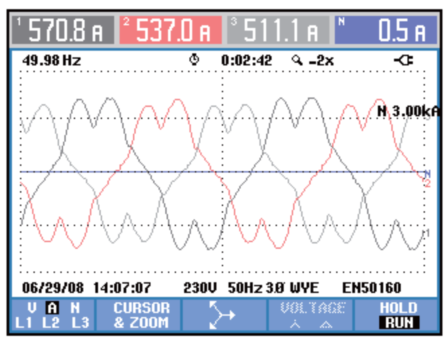

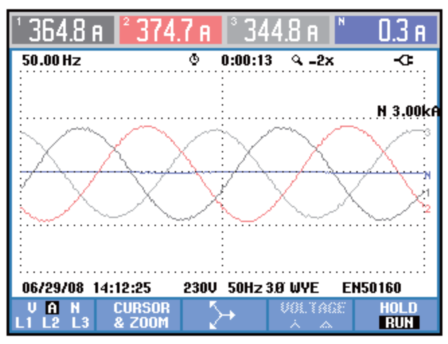

电流波形图

电能质量

电能质量

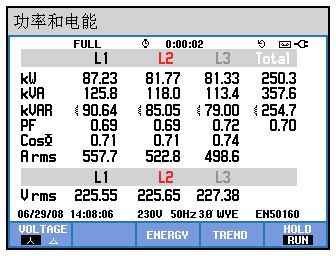

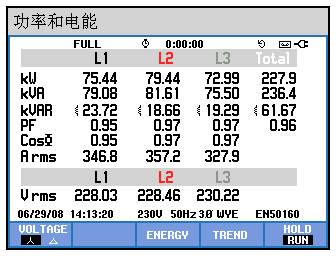

电网参数

电能质量

电能质量

效果:
治理前,系统电流波形畸变非常严重,呈“M”形,电流总谐波畸变率(THD)高达29.8%,系统功率因数仅为0.70;治理后,电流总谐波畸变率(THD)仅为1.4%,电流波形基本为正弦波,系统功率因数高达0.96。


  2) 有源滤波+分补电容器

      该方案针对于居民用电负载,三相电流不平衡、无功需求量较小甚至出现无功倒送情况的工况,可利用分补电容器对基础的有功和无功不平衡进行补偿,实现三相电流大致平衡及提高系统功率因数;利用有源滤波单元滤除单相非线性负荷产生谐波电流,同时,通过无功精细补偿实现无功就地平衡并对无功倒送进行治理,最后,通过三相电流精确调整实现三相电流完全平衡,综合解决配变电能质量问题,保障居民用电安全。




治理前

治理后

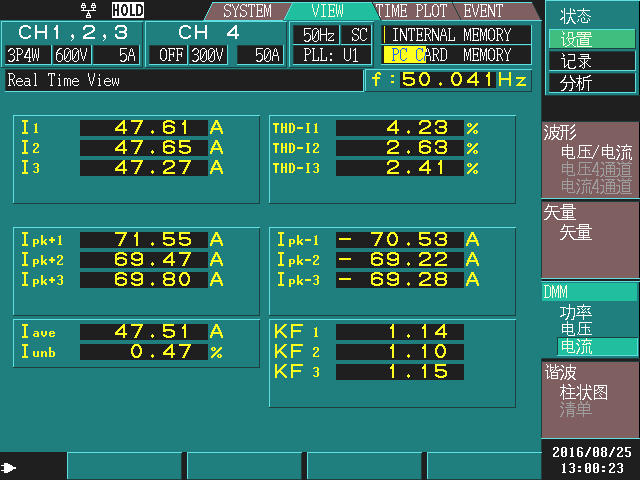

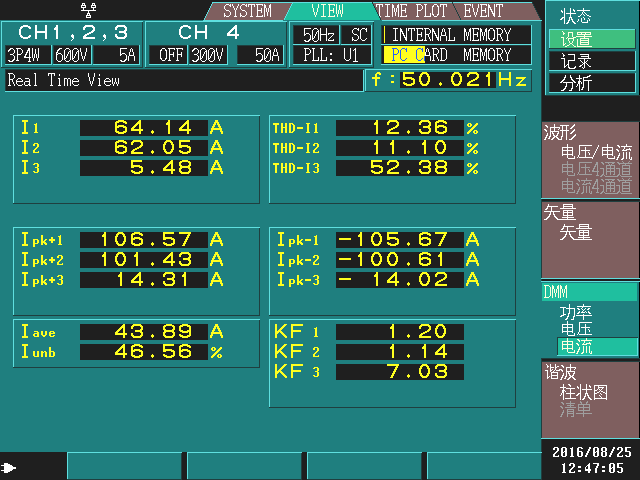

系统电流参数

电能质量

电能质量

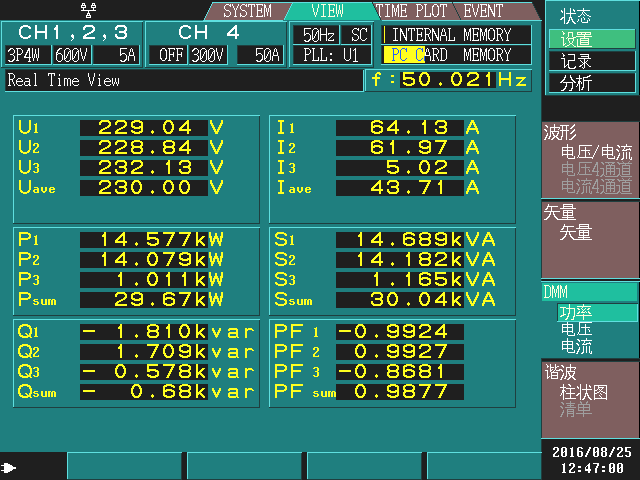

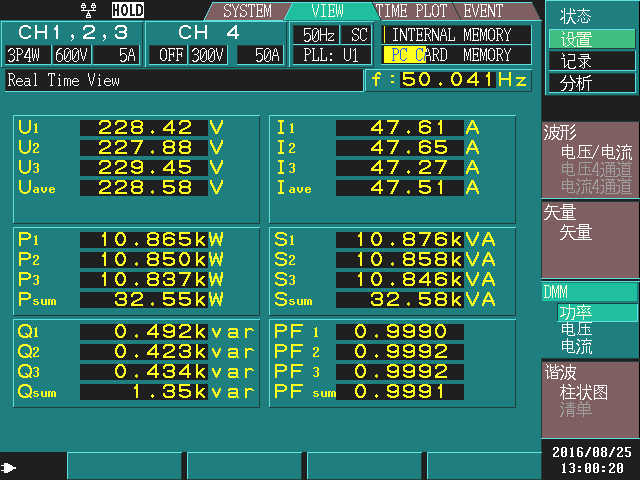

系统功率参数

效果:
治理前,系统三相电流严重不平衡,电流畸变率(THDi)最大值为52.38%,电流波形畸变非常严重,系统功率因数最小值为0.8681,且存在无功倒送情况(无功呈负数);治理后,系统三相电流基本相等,电流畸变率(THDi)最大值为4.23%,电流波形基本为正弦波,系统功率因数高达0.99以上。
